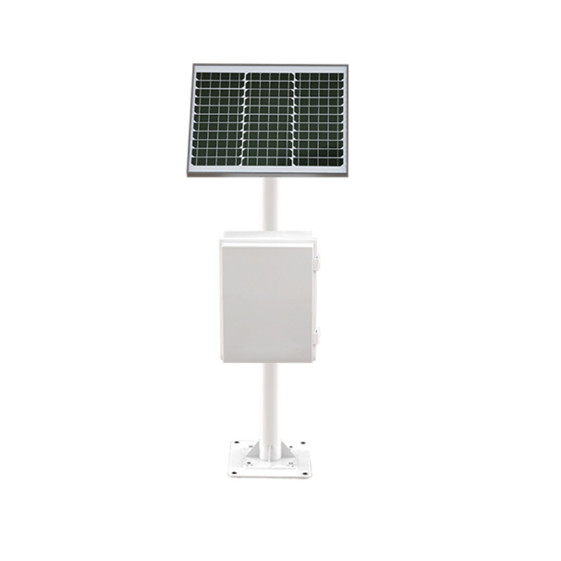

傾角加速度監測站FT-QJZ1是一款標準工業三軸傾角儀，專門用于監測設備傾斜狀態和加速度變化。該設備具備長期戶外工作能力，適用于多種工業監測場景。

本產品廣泛應用于工業傾角測量、危房監測、古建筑保護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償和鉆井傾斜控制等行業。設計安全可靠，外觀簡潔，安裝便捷。

功能特點

FT-QJZ1采用卡爾曼濾波算法，確保采集的角度數據精確穩定。設備具有較寬的角度測量范圍，輸出信號線性度良好，能滿足大多數環境使用需求。

設備配備專用485電路，支持標準ModBus-RTU通信協議，用戶可自行設置通信地址和波特率。供電采用5~30V直流寬電壓設計，適應性強。

技術參數

濾波算法：卡爾曼濾波算法

供電范圍：DC 5-30V

平均功耗：≤0.15W

工作環境：-40℃至60℃，相對濕度0-95%（非結露）

量程范圍：X軸-180°~180°；Y軸-90°~90°；Z軸-180°~180°；加速度±2g

分辨率：0.01°

設備可測量X、Y、Z三軸傾斜角度，輸出加速度、傾角、自振頻率和最大振幅等數據。典型精度為：X、Y軸靜態精度±0.1°，動態精度±0.5°；Z軸靜態精度±0.5°；加速度精度±10^(-3)gn。溫度漂移范圍為±（0.5°~1°）（-40°C~+65°C）。

設備支持智能采集、轉發和存儲數據，具備自動和人工召測功能。參數設置支持通過網絡模式（2G/3G/4G）或短信（GSM）移動通信、低功率廣域網和衛星通信模式，并可自由切換。

用戶可通過主機設置頁面或手機設置設備時間、數據儲存間隔和發送間隔。系統支持遠程數據查看，可查詢所有用戶操作記錄和指定用戶在特定時間內的操作記錄。同時支持分析指定傳感器在特定時間段內的數據變化趨勢。

硬件配置

響應時間：＜1S

采集器供電接口：GX-12-3P插頭，輸入電壓5V

數據輸出：RS232，Json數據格式

采集器供電：DC5V±0.5V，峰值電流1A

供電系統：30W太陽能/20AH（含充電控制器）

立桿：高度1.5米，管徑76mm，配'X'型支架

設備箱：鐵質鍍鋅噴漆防護箱

地籠：φ16mm螺紋鋼，高度470mm，寬度260mm，含螺絲

防護等級：IP65

外形尺寸：90*58*36mm

輸出信號：RS485（Modbus協議）
