一、浮子水位計產品簡介

浮子水位計又稱浮子式液位計，浮子水位計是觀測水位變化的監測設備，利用浮子跟蹤水位升降，以機械方式直接傳動記錄，適合岸坡穩定、河床沖淤不大的低含沙河段。浮子水位計是集機、電技術于一體的數字化傳感器。通過輸出軸的角度位移量轉換成相應的數字量，可以高精度測量被測液位高度，能確認絕對位置。具有斷電記憶功能。

其工作原理就是：水位傳感器測輪安裝在編碼器輸入軸上，鋼絲繩一端連接浮子、另一端連接重錘，鋼絲繩繞在測輪上。當液位發生變化時浮子隨液位的變化而升降，鋼絲繩帶動測輪轉動，編碼器輸出相應的實時水位值。

該傳感器結構合理，抗干擾能力強，分辨率高，量程大，壽命長，有掉電后信號跟蹤記憶功能。它能夠長期用于液位測量并能保證性能的穩定可靠。

廣泛適用于對江河湖泊、水庫、船閘、水庫、水電站、水文站、水廠、以及石油化工等地表水或地下水的水位測量。

二、浮子水位計技術參數

1、基本參數

測量范圍：0-5、10、20、40、80米按要求；

水位變率：<100厘米/分

分辨力：1cm

水位輪啟動力矩：<100克·厘米（0.0098N·m）

測量準確度：≤±2cm或0.2%F·S

顯示器：十進制機械計數器

2、機械參數

水位輪工作周長：32cm

測量纜：Φ0.8mm包塑不銹鋼纜

浮子直徑：10cm

3、電參數

輸出形式：接點通斷輸出接觸電阻：≤0.5Ω；絕緣電阻：≥10MΩ

4、通信接口（選裝）

RS485接口（MODBUS-RTU協議）；

格雷碼輸出；4-20mA電流模擬量輸出；

5、使用環境

環境溫度：-25℃～85℃

相對濕度；<95%(40℃)

尺寸：132×132×115

可靠性指標：在滿足儀器正常維護條件下，MTBF≥25000小時

電源電壓：12-24VDC（格雷碼輸出不用）

三、浮子水位計工作原理

儀器結構、工作原理：

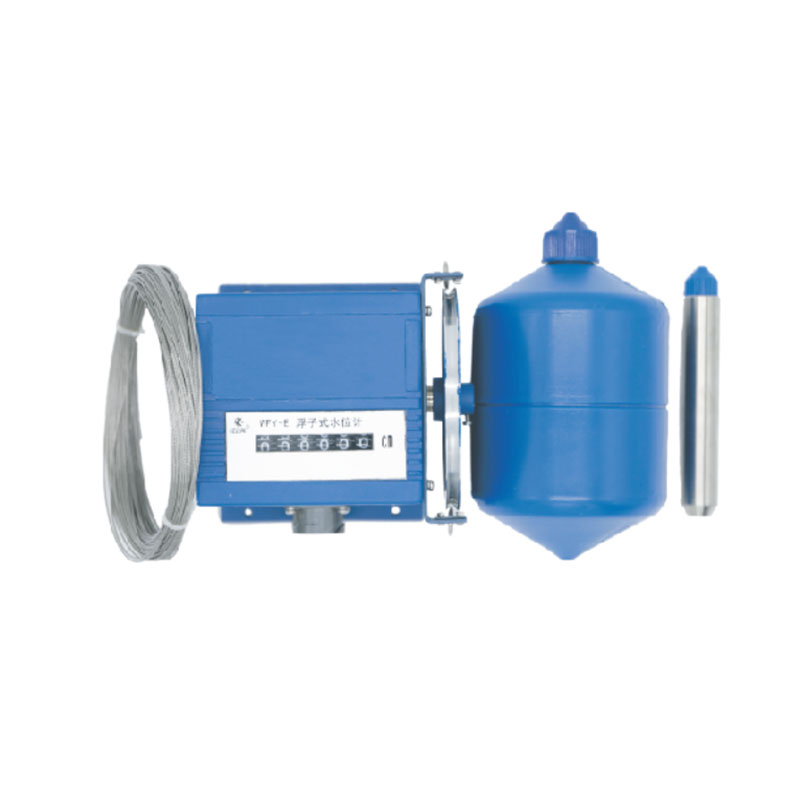

本儀器由浮子、鋼絲繩、重錘、測輪、傳感器、支架、輸出插座等部分構成。

工作原理為：儀器以浮子感測水位變化，工作狀態下，浮子、重錘與鋼絲繩連接牢固，鋼絲繩懸掛在水位輪的“V”形槽中。平衡錘起拉緊鋼絲繩和平衡作用，調整浮子的配重可以使浮子工作于正常吃水線上。在水位不變的情況下，浮子與平衡錘兩邊的力是平衡的。當水位上升時，浮子產生向上浮力，使平衡錘拉動鋼絲繩帶動水位輪作順時針?lè)较蛐D(zhuǎn)，水位傳感器的顯示讀數增加；水位下降時，則浮子下沉，拉動鋼絲繩帶動水位輪逆時針?lè)较蛐D(zhuǎn)，水位傳感器的顯示器讀數減小。

本系列儀器中機械式水位傳感器的水位輪測量圓周長為32厘米，且水位輪與傳感器為同軸聯接，水位輪每轉一圈，傳感器也轉一圈，輸出對應的32組數字編碼。當水位上升或下降，傳感器的軸就旋轉一定的角度，傳感器同步輸出一組對應的數字編碼（二進制循環碼，又稱格雷碼）。不同量程的儀器能夠輸出1024至8192組不同的編碼，可以用于測量10至80米水位變幅。

通過與儀器插座相聯接的多芯電纜線可將編碼信號傳輸給觀察室內的電顯示器或計算機，用作觀測、記錄或進行數據處理；安裝有RS485數字通信接口的水位儀，可以直接與通信機、計算機相聯接，組成為水文自動測報系統、水情衛星遙測系統。

儀器的內置式RS485數字通信接口（選裝），具備選址、選通功能，能以二線制方式遠距離傳輸信息，在一對雙絞線信號線上可以驅動或接收31臺水位（或閘位）傳感器，實現遙測組網。
